DRWJD-0.6型电动地下铲运机
成果登记时间 :
成果登记号 :
完成单位 :
研究开始及结束时间 :
所属高技术领域 : 其他
详细信息
成果属性 原始性创新 成果体现形式 新技术
转让范围 允许出口 课题立项编号
所处阶段 成熟应用阶段 研究形式 其他
课题来源 成果水平 其他
官方链接 http://www.sddrjx.com/showcase.asp?id=735

研究单位信息

专利情况

应用前景

地下铲运机，精心研发，独创的最新一代卷缆伺服随动系统，保证电缆无论整车处于何种运输状态，都能与之保持同步，更好的保护电缆不受意外伤害，有效延长电缆使用寿命。

详细介绍

DRWJD-0.6型电动型地下铲运机

一、技术参数

序号

项目

参数

1

铲斗容量

0.6m3

2

额定载重量

1.2t

3

最大铲取力

35 KN

4

最大牵引力

42 KN

5

最小卸载距离

800 mm

6

最大卸载高度

690mm

7

爬坡能力（满载）

20°

8

最小转弯半径

外侧3350 mm 内侧1830 mm

9

最大转向角(左/右)

38°

10

离去角

16°

11

行驶速度（双向）

0-7km/h

12

电动机型号/功率

HM2-200L-4/30KW

13

制动系统

集工作制动、停车制动于一体，采用弹簧制动，液压释放制动器

14

外形尺寸（长x宽x高）

4750x1100x1850 mm

15

整机重量

5t


二、外形尺寸图

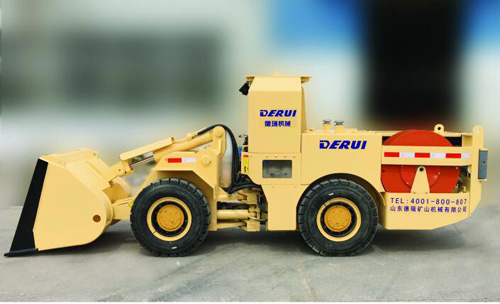

DRWJD-0.6型电动型地下铲运机

DRWJD-0.6型电动型地下铲运机

三、性能特点

1、精心研发，独创的最新一代卷缆伺服随动系统，保证电缆无论整车处于何种运输状态，都能与之保持同步，更好的保护电缆不受意外伤害，有效延长电缆使用寿命。
2、品质在于细节，整车销轴采用40cr特殊热处理工艺，使用寿命大大延长。
3、采用中间回转支承后桥摆动设计，结构更加合理，操控舒适性与安全性更好。
4、油缸增加了全程随动保护装置，保护油缸活塞杆不受落石碰撞损伤，有效保护油缸，延长使用寿命。
5、整车机架钢板加厚,增加整车钢性。铲斗铲刃采用高强度合金钢制造,耐磨抗剪切,使用寿命更长。
6、驾驶室位于整车后机架,比位于前机架的驾驶室安全系数及稳定性更好。
7、主要工作部位采用自润滑铜套系统，免维护，维修保养更加轻松简单。
8、整车易损部件如轮胎、电缆等全部采用国内知名品牌。
